PLMD 60/PLMD+60

STADUMS				2. līmenis
Samazināšanas koeficients	i			15	16	20	25	30		35	40		50	60	70	80	90
Nominālais izejas griezes moments	T2N		Nm	55	50	50	60	55		50	45		60	55	50	45	40
			in.lb	487	443	443	531	487		443	398		531	487	443	398	354
Avārijas bremzēšanas griezes moments Pārnesumkārbas darbības laikā atļauts 1000 reizes	T2 Nē		Nm	3 xNOM.Izvade
			in.lb
Nominālais ievades ātrums (T2N, 20°C apkārtējā temperatūra)	N 1n		apgr./min	3000	3000	3000	3000		3000	3000	3000		3000	3000	3000	3000	3000
Maksimālais ievades ātrums	n 1maks		apgr./min	6000	6000	6000	6000		6000	6000	6000		6000	6000	6000	6000	6000
Maksimālais atgriešanas attālums	jt		lokmin	PLMD 60≤5 ARCMINPLMD⁺60 ≤3 ARCMIN, izgatavots pēc pasūtījuma ≤1 ARCMIN
Bezslodzes brīdis (nt=3000 apgr., pārnesumkārba 20°C)	T012		Nm	0.4	0.5	0.3	0.5		0.4	0.3	0.3		0.3	0.3	0.4	0.4	0.3
			in.lb	3.5	4.4	2.7	4.4		3.5	2.7	2.7		2.7	2.7	3.5	3.5	2.7
Vērpes stingrība	Ct21		Nm/ loka min	4
			in.lb /arcmin	31
Maksimālais radiālais spēks	F2AMAX		N	1600
			lbf	360
Maksimālais aksiālais spēks	F3RMAX		N	400
			lbf	90
Maksimālais ruļļa griezes moments	M2KMax		Nm	152
			in.lb	1345
mūžs	Lh		st	≥20000
Efektivitāte pie pilnas slodzes	η		%	94
Apkārtējās vides temperatūra	ºC			-15~40
	F			5~40
Korpusa maksimālā pieļaujamā temperatūra	ºC			+90
	F			194
Eļļošana				Dzīves eļļošana
Rotācijas virziens				Ievade un izvade vienā virzienā
Aizsardzības līmenis				IP65
Uzstādīšanas virziens				Jebkurš
Darba troksnis (i=10 un n1=3000 apgr./min bez slodzes)	L_PAdB(A)			≤58
Inerces moments	J1	Kg.cm²		0.13	0.13	0.13	0.13		0.13	0.13		0.13	0.13	0.13	0.13	0.13	0.13
		10^-3in.lb.s²		0.11	0.11	0.11	0.11		0.11	0.11		0.11	0.11	0.11	0.11	0.11	0.11

Produkta apraksts.:

Planetārā pārnesumkārba ir sava veida reduktors ar plašu daudzpusību.
Iekšējais pārnesums izmanto zema oglekļa leģētā tērauda karburēšanas dzēšanas un slīpēšanas vai nitrēšanas procesu.
Planetārajai pārnesumkārbai ir maza konstrukcijas izmēra, liela izejas griezes momenta, liela ātruma attiecība, augsta efektivitāte, droša un uzticama veiktspēja utt.
Planētu pārnesumkārbas iekšējo pārnesumu var iedalīt cilindriskajā un spirālveida zobratā.
Klienti var izvēlēties pareizo precizitātes reduktoru atbilstoši lietojumprogrammas vajadzībām.

Galvenās iezīmes:

1. Augsta stingrība: Carburizing, oglekļa slāpekļa co-carburizing, izcili dzēšanas termiskā apstrāde, augstas produktivitātes priekšrocības, laba rūdīšana.
2. Augsta precizitāte: izmantojiet modernu aprīkojumu, kura kvalitāte un tehnoloģija tiek stingri kontrolēta.
3. Liels griezes moments:
(1) Priekšējam apvalkam un zoba gredzenam ir integrēts dizains
(2) Planētu rāmja un izejas vārpstas integrēta konstrukcija
(3) Gultņu konstrukcija ar lielu laidumu nodrošina izejas kravnesību
(4) Pilna adatas ripināšana, palieliniet saskares virsmu
(5) Motora savienojuma plāksnes modulāra konstrukcija
4. Zems trokšņa līmenis:
Spirālveida zoba virsma ir pārveidota atbilstoši zoba formai un samazina zobrata triecienu un troksni uz ieeju un izvadi,
pēc tam ievērojami palieliniet pārnesuma kalpošanas laiku.

SIGRINER Precision planetārās pārnesumkārbas īpašības

Ļoti augsts jaudas blīvums, griezes moments palielināts par 40%
Vienkārša motora uzstādīšana, izvēles uzstādīšana ar garuma kompensāciju
Elastīga uzstādīšana, pārnesumkārbu var uzstādīt vertikāli, horizontāli un uz augšu vai uz leju kopā ar piedziņas vārpstu
Ļoti augsta pozicionēšanas precizitāte, atgriešanās klīrenss ir mazāks par loka minūtēm
Pateicoties spirālveida zobratu savienošanai, darbība ir stabila, un darbības troksnis ir mazāks par 50 dB-A
Pasaulē' lielākais paredzamais dzīves ilgums, kā arī blīvgredzena izejmateriāli un mehānisms ir optimizēti

Tehniskie pakalpojumi:

Atbilstoši klienta sniegtajiem attiecīgajiem parametriem, SIGRINER inženierijas programmatūra tiek izmantota, lai izveidotu mehānisma aprīkojuma kustības slodzes līknes diagrammu, lai iegūtu atbilstošos parametrus un atvasinātu kustības slodzes līkni. Intuitīvi parādiet svarīgus parametrus un slodzes indeksus pārvades sistēmā, lai palīdzētu klientiem veikt saprātīgu konstrukcijas projektu.
SIGRINER nodrošina amotoru datubāzi no 500 servomotoru ražotājiem visā pasaulē

Klientu apmācība:
Mēs esam pagodināti sniegt jums mūsu lietišķās skaitļošanas un pārraides dizaina zināšanas. Mēs varam nodrošināt atbilstošu apmācību atbilstoši jūsu vajadzībām. Lūdzu, sazinieties ar mūsu inženieri vai nosūtiet mums acall/wechat
Pielietojums nozarē

Mēs nodrošinām ātru piegādi un spēcīgu atbalstu visā pasaulē, izmantojot pilnīgu pārdošanas un servisa tīklu
Mūsu autoritatīvie eksperti ar daudzu gadu bagātīgu pieredzi sniedz tirgū vadošus konsultāciju pakalpojumus dažādām rūpniecības nozarēm
Robotika, automatizācija un manipulatoru tehnoloģija
Dažādas servo pārnesumkārbas un mehāniskās transmisijas sistēmas, no ekonomiskiem līdz augstākās klases modeļiem; var pielietot dažādiem robotiem un to palīgasīm, piemēram, transmisijas vārpstām un stacijas vadības ierīcēm

Populāri tagi: klasiskā universālā planetārā pārnesumkārba, Ķīna, ražotāji, piegādātāji, pielāgoti, cena

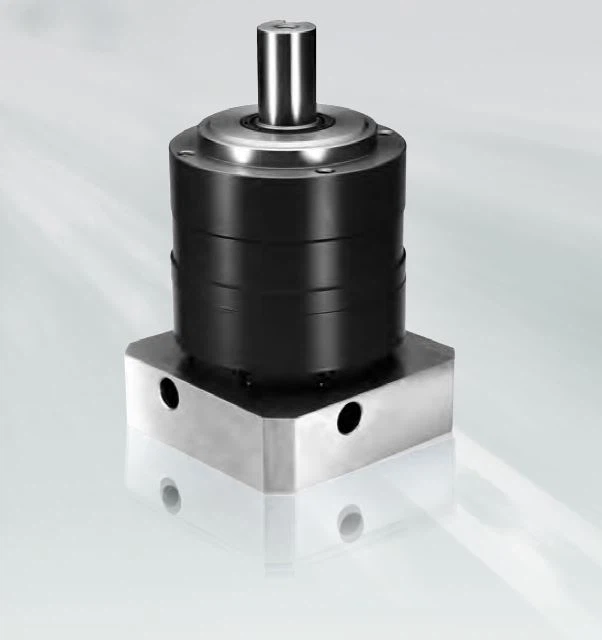

Klasiskā universālā planetārā pārnesumkārba
