Divas SC20 sērijas kustības kontroliera versijas
Kontrolierim SC20 ir bagātīga interfeisa struktūra un izcila visaptveroša veiktspēja, kas var atbilst dažādu lietojumprogrammu prasībām. Atbalsta interpolāciju, elektronisko CAM, elektronisko pārnesumu, pozīcijas fiksatoru, sinhrono sekošanu, virtuālās ass iestatīšanu, EtherCAT kopnes vadību un citas funkcijas; Optimizēto NET tīkla portu var izmantot gan kā Ethernet komunikācijas interfeisu, gan EtherCAT kopnes komunikācijas interfeisu.
#1 Programmēšanas valoda
Pilnībā atbilst IEC{0}} starptautiskajiem PLC programmēšanas standarta noteikumiem, kā arī PLCOpen kustības vadības specifikācijai; Novērst tehniskās atšķirības un šķēršļus starp programmu izstrādātājiem un produktiem un maksimāli palielināt lietotāju programmēšanas tehnoloģiju savietojamību;
Uz CODESYS platformas bāzes izstrādātā STEP AS programmēšanas programmatūra atbalsta sešas programmēšanas valodas: kāpņu diagramma LD, strukturētais teksts ST, instrukciju tabula IL, secības diagramma SFC, funkciju diagramma FBD un nepārtraukto funkciju diagramma CFC.
#2 Aparatūras interfeiss
Augsta saskarnes integrācija, daudzveidīgs komunikācijas režīms, integrēta impulsu vadība un kopnes vadība;
Integrētas dažādas rūpnieciskās saskarnes, tostarp RS485, RS232, CAN, USB un citas rūpnieciskās saskarnes, lai apmierinātu komunikācijas vajadzības dažādos scenārijos;
Integrēta EtherCAT kopnes vārpstas un impulsa vārpstas saskarne, lai apmierinātu kopnes servo draivera un impulsa servo draivera vadības vajadzības; Izmantojot EtherCAT kopnes sakarus, var uzstādīt līdz 16 kustības asīm.
Integrēts mikroshēmas paplašināšanas režīms un EtherCAT attālās kopnes paplašināšanas režīms, kas atbalsta ieejas/izejas IO\ analogās ieejas/izejas IO pārslēgšanu; Izmantojot spraudņa paplašināšanas ierīci, var atbalstīt ne vairāk kā 512 I/O punktus.

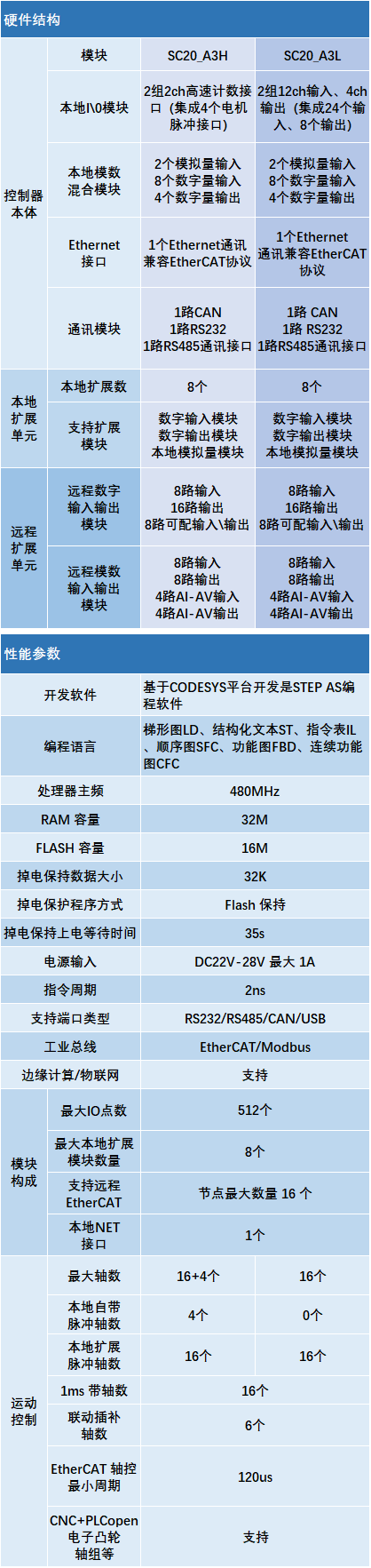

#3 Aparatūras struktūra un parametru konfigurācija
